¿Cómo ha evolucionado el martillo DTH? Tres diseños creados para diferentes problemas de perforación.

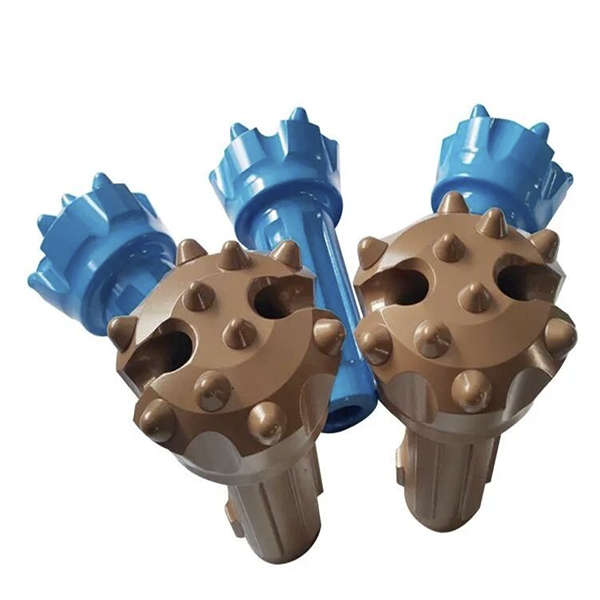

Desde fuera, un martillo de fondo de pozo parece sencillo: entra aire comprimido, el pistón golpea y la broca rompe la roca.
Pero el diseño que hay detrás de esa acción ha cambiado considerablemente.
Las distintas condiciones de perforación requieren diferentes tipos de martillos. Un pozo de agua en terreno suelto no necesita la misma herramienta que un pozo de exploración minera. Un pozo de cimentación de gran diámetro plantea un conjunto de requisitos completamente diferente.
El desarrollo de los martillos DTH ha seguido un objetivo práctico: lograr la máxima eficiencia de perforación con el menor consumo de energía posible.
¿Cómo se clasifican los martillos DTH?
Los martillos DTH se pueden clasificar de varias maneras.
Según su sistema de distribución de aire, se dividen en martillos con válvula y sin válvula. Según la disposición de los pistones, incluyen diseños de un solo pistón y de múltiples pistones. Según la presión de funcionamiento, generalmente se agrupan en martillos DTH de alta, media y baja presión.
Estas categorías no son meramente teóricas. La estructura interna afecta al consumo de aire, la energía de impacto, la velocidad de perforación, la vida útil de la broca, los requisitos de mantenimiento y el tipo de formación que el martillo puede perforar.
Por eso, elegir un martillo DTH basándose únicamente en el diámetro exterior o el tamaño de la conexión es arriesgado. El martillo debe ser compatible con la plataforma de perforación, el compresor, la broca, el diámetro del orificio y las condiciones del terreno.
1. Martillos DTH de circulación inversa de tipo pasante
Un martillo de circulación inversa de tipo pasante funciona con varillas de perforación de doble pared.
El fluido de perforación y los recortes viajan a través del conducto interno de la sarta de perforación, lo que permite el muestreo continuo por circulación inversa. Este diseño se utiliza ampliamente en la exploración minera y en la investigación geológica aplicada a la ingeniería.
Resulta especialmente útil en formaciones difíciles que contienen arena, cantos rodados y grava. Estas formaciones pueden generar varios problemas a la vez:
La perforación se vuelve inestable.
La recuperación convencional del núcleo es difícil.
La pared del pozo podría derrumbarse.
La eliminación de los restos de poda se vuelve ineficiente.
Aumentan el tiempo de perforación y los costes operativos.
La circulación inversa ayuda a solucionar estos problemas al transportar continuamente muestras de roca a la superficie. De esta forma, es menos probable que las muestras se mezclen con material de otras partes del pozo, lo que hace que la interpretación geológica sea más fiable.
Este mismo método también puede utilizarse en la perforación de pozos de agua y en estudios hidrogeológicos. Ayuda a mejorar la eliminación de detritos, el muestreo continuo y la limpieza del pozo. En condiciones adecuadas, puede reducir el riesgo de contaminación superficial y de que los detritos obstruyan las formaciones acuíferas.
Para las empresas de exploración, el valor no reside únicamente en la velocidad de perforación. Una muestra más limpia y un pozo más estable pueden mejorar la calidad de la decisión geológica final.
2. Martillos DTH de avance de la carcasa
Algunas formaciones son difíciles porque la roca es dura. Otras son difíciles porque el agujero no se mantiene abierto.
Los martillos DTH de avance de revestimiento están diseñados para solucionar el segundo problema.
Durante la perforación, el revestimiento avanza junto con el martillo y la broca. El revestimiento sostiene la pared del pozo mientras la herramienta continúa penetrando la formación. Esto hace que el método sea adecuado para terrenos sueltos, suelos mezclados con roca, formaciones erosionadas y otras capas inestables.
Sin el avance de la tubería de revestimiento, el pozo puede colapsar antes de que se retire la sarta de perforación o antes de que pueda comenzar la siguiente operación. Los colapsos repetidos hacen perder tiempo y pueden atrapar las herramientas en el fondo del pozo.
Los sistemas de avance de revestimiento se dividen comúnmente en dos tipos principales:
Avance concéntrico de la tubería de revestimiento
La tubería de revestimiento y la broca trabajan a lo largo del mismo eje central. Esta disposición proporciona una trayectoria de perforación relativamente sencilla y es adecuada para formaciones donde la tubería de revestimiento puede seguir a la broca sin un aumento significativo de su diámetro.
avance excéntrico de la carcasa
Durante la perforación, la broca ensancha ligeramente el orificio más allá del diámetro del revestimiento. Una vez que el revestimiento ha avanzado, la broca se puede retraer o ajustar para poder retirar la sarta de perforación sin desmontar el revestimiento.
Este tipo de estructura resulta útil cuando el terreno es especialmente propenso a derrumbarse.
Los martillos DTH para avance de revestimiento también pueden seleccionarse según la presión de operación. Existen versiones de alta y baja presión disponibles para diferentes capacidades de compresor, diámetros de pozo y condiciones de formación.
La elección correcta depende de más factores que el martillo en sí. Los contratistas también deben considerar el diámetro de la tubería de revestimiento, el diseño de la zapata de la tubería, la potencia del compresor, los requisitos de purga y la tasa prevista de pérdida de terreno.
3. Martillos DTH en racimo o combinados
Un martillo DTH en racimo combina varios martillos individuales en un único conjunto de perforación.
El objetivo es generar suficiente capacidad de perforación para agujeros de gran tamaño. Con la configuración adecuada, los sistemas DTH combinados pueden perforar diámetros de hasta aproximadamente 1524 mm.
Esta tarea es completamente diferente a la perforación de producción convencional. Los agujeros de gran diámetro requieren un alto volumen de aire, equipos de soporte sustanciales, una alineación precisa y un control estricto de la eliminación de los recortes.
La disposición en clúster distribuye el trabajo de impacto entre varias unidades de martillo. Puede utilizarse en grandes perforaciones de cimentación, proyectos de construcción especiales y otras aplicaciones donde un martillo DTH convencional no puede proporcionar el diámetro de perforación requerido.
Cuanto mayor sea el tamaño del conjunto, más importante será el sistema de soporte. La capacidad del compresor, el tamaño de la línea de aire, la estabilidad de la plataforma, la fuerza de alimentación, el control de rotación y el equipo de elevación se vuelven factores críticos.
Desde martillos soldados hasta diseños sin válvulas
La historia de los decodificadores DTH no es una línea recta en la que cada nueva generación reemplaza por completo a la anterior.
La primera generación utilizaba estructuras soldadas. Los diseños posteriores evolucionaron hacia estructuras ensambladas, lo que hizo más prácticos la fabricación, el mantenimiento y la sustitución de componentes.
La segunda generación utilizaba comúnmente sistemas de distribución de aire basados en válvulas. Los diseños posteriores introdujeron estructuras sin válvulas para simplificar el control del flujo de aire y reducir el número de piezas internas de desgaste.
Cada generación conservaba características útiles de la anterior. Algunos componentes eran intercambiables entre los distintos diseños. Por ejemplo, una broca utilizada con un martillo de última generación podía ser compatible con un martillo anterior de una serie relacionada, aunque la broca posterior podría carecer del tubo del vástago utilizado en la configuración anterior.
Este tipo de compatibilidad parcial es importante en la práctica. Puede reducir la presión sobre el inventario y ayudar a los contratistas de perforación a mantener disponibles piezas de repuesto para varias máquinas.
¿Qué debes comprobar antes de comprar un DTH Hammer?
Antes de seleccionar un martillo DTH, confirme:
Diámetro del orificio y profundidad de perforación requeridos
Dureza y abrasividad de la roca
Si la formación es estable o colapsable
Presión del compresor y suministro de aire
Velocidad de perforación requerida
Compatibilidad del vástago y la rosca de la broca
Disponibilidad de pistones, válvulas y piezas de desgaste de repuesto.
Si se requiere circulación inversa o avance de la tubería de revestimiento
El mejor martillo DTH no es necesariamente el que tiene la mayor energía de impacto, sino el que proporciona la energía de impacto, el consumo de aire y el control de perforación adecuados para la formación específica.
Gaea Rock suministra martillos DTH, brocas DTH, varillas de perforación y herramientas relacionadas para la perforación de rocas en minería, canteras, perforación de pozos de agua, construcción y exploración geológica. Contacte con nuestro equipo para encontrar la configuración de martillo y broca que mejor se adapte a su equipo y a las condiciones del terreno.
