Una guía sencilla sobre brocas tricónicas para la minería del carbón
A lo largo de todo el proceso de extracción de carbón, la perforación sigue siendo una operación fundamental en cada etapa. Ya sea para el drenaje de gas subterráneo, la exploración de agua, la preparación para voladuras a cielo abierto o el refuerzo de taludes, todas estas tareas dependen de una herramienta esencial para la perforación de rocas: la broca tricónica para la minería del carbón.
Diseñada específicamente para la perforación en minas de carbón, esta broca especializada se ha convertido en una herramienta indispensable gracias a su mecanismo combinado de impacto, trituración y corte. Puede perforar tanto formaciones blandas como vetas de carbón y lutitas, como formaciones más duras como arenisca y caliza, lo que la convierte en un elemento silencioso pero esencial para una minería de carbón segura y eficiente.

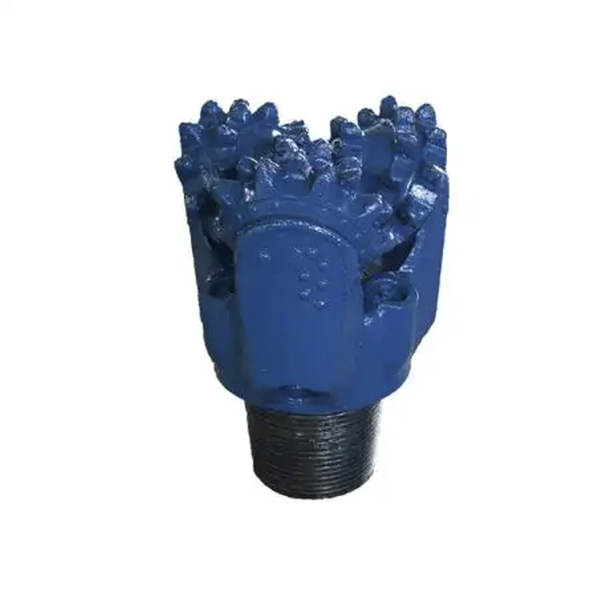

¿Qué es una broca tricónica?
El término “tricone” hace referencia a los tres rodillos cónicos situados en la parte inferior de la broca. Estos tres conos están distribuidos uniformemente a intervalos de 120 grados, conformando la característica estructural más distintiva de la broca.
Y lo que es más importante, estos conos rodantes son la clave de su acción combinada altamente eficaz para romper rocas.
A diferencia de las brocas convencionales que se basan principalmente en el corte o el impacto, una broca tricónica funciona mediante un proceso de perforación más coordinado. Cuando la plataforma de perforación aplica peso axial y hace girar la broca, los tres conos ruedan y se deslizan simultáneamente en el fondo del pozo. Durante este proceso, generan tres tipos de fuerza de fractura de la roca:
Fuerza de impacto, que aplasta la roca verticalmente como un martillo;
Fuerza de aplastamiento, producida por el contacto rodante, que desintegra aún más los fragmentos de roca;
Fuerza de corte, generada por el deslizamiento de los dientes, que corta la roca como una cuchilla.
Estas tres fuerzas trabajan juntas a la perfección, lo que permite que la broca rompa el carbón y la roca de forma más eficiente y mejore significativamente el rendimiento de la perforación.
Los dientes son las verdaderas herramientas de trabajo.
Si el principio combinado de rotura de roca es el "método central" de una broca tricónica, entonces los dientes de los conos son sus verdaderas armas de trabajo.
Según la estructura y el material de los dientes, las brocas tricónicas para la minería del carbón generalmente se dividen en dos tipos principales:
brocas tricónicas de dientes fresados
Brocas tricónicas con inserto de carburo de tungsteno (TCI)
Cada tipo está diseñado para diferentes condiciones geológicas y ayuda a resolver los desafíos de perforación en formaciones con diferentes niveles de dureza.
Brocas tricónicas de dientes fresados
Las brocas de dientes fresados, también llamadas brocas de dientes de acero, presentan dientes mecanizados directamente a partir del cuerpo del cono. En otras palabras, los dientes y el cono forman una estructura integrada de una sola pieza, fabricada con acero aleado de alta resistencia.
Este diseño integral proporciona una gran integridad estructural y permite que los dientes resistan los impactos y las vibraciones durante la perforación sin romperse fácilmente.
Para mejorar la resistencia al desgaste, las superficies de los dientes suelen estar recubiertas con una capa de aleación resistente al desgaste. Esta capa actúa como una armadura protectora, ayudando a los dientes a resistir la abrasión y a mantener su dureza durante el contacto con la roca.
En formaciones comunes de minas de carbón como:
piedra arcillosa,
esquisto,
vetas de carbón,
Las brocas tricónicas de dientes fresados ofrecen un rendimiento excelente. Actúan como peines de acero afilados, cortando y rompiendo formaciones blandas a semiblandas de forma rápida y eficiente.
Porque ofrecen:
alta velocidad de penetración en formaciones blandas,
costo de fabricación relativamente bajo,
eficiencia práctica de perforación,
Suelen ser la opción preferida para la perforación de vetas de carbón y pozos de exploración de agua en zonas de roca blanda.
Brocas tricónicas con insertos de carburo de tungsteno
Cuando la perforación se realiza en formaciones más duras, como arenisca o caliza, la capacidad de corte de las brocas de dientes fresados puede resultar insuficiente. En estas situaciones, las brocas tricónicas con insertos de carburo de tungsteno, a menudo denominadas brocas tricónicas TCI, demuestran su verdadera ventaja.
En lugar de dientes de acero mecanizado, estas brocas utilizan insertos de carburo de tungsteno de alta dureza montados en los conos. El carburo de tungsteno es mucho más resistente al desgaste y a los impactos que el acero común, lo que lo hace ideal para perforaciones de alta resistencia en roca dura.
En función de los requisitos de perforación, los insertos pueden diseñarse en diferentes formas:
Insertos esféricos: ideales para soportar fuertes impactos y adecuados para roca dura;
Insertos cónicos o semibalísticos: combinan resistencia al impacto y capacidad de corte para formaciones de dureza media;
Insertos en forma de cuña: se centran más en la acción de corte y pueden mejorar la eficiencia de la perforación en ciertas capas de roca de dureza media.
Estas variaciones de diseño permiten que las brocas tricónicas de TCI se adapten con mayor precisión a los diferentes niveles de dureza de la roca y a las exigencias de perforación.
Cómo elegir el tipo correcto
La elección de la broca tricónica adecuada depende principalmente de la formación geológica que se esté perforando.
Para formaciones blandas y semiblandas como:
piedra arcillosa,
esquisto,
vetas de carbón,
Una broca tricónica de dientes fresados suele ser la mejor opción, ya que proporciona una buena velocidad de perforación manteniendo los costes bajo control.
Para formaciones más difíciles como:
arenisca,
caliza,
condiciones de pozo más profundas y complejas,
Una broca tricónica TCI suele ser la mejor opción. Su resistencia superior al desgaste y a los impactos garantiza una perforación fluida y una mayor vida útil.
¿Por qué son importantes las brocas tricónicas en la minería del carbón?
Desde minas subterráneas hasta explotaciones a cielo abierto, y desde roca blanda hasta roca dura, las brocas tricónicas para la minería del carbón son compatibles con prácticamente todos los procesos de perforación importantes de la industria.
Sus ventajas provienen de:
el principio de rotura de rocas combinado de impacto + trituración + corte,
la capacidad de hacer coincidir diferentes estructuras dentales con diferentes formaciones,
Rendimiento fiable en una amplia gama de condiciones de perforación.
En este sentido, la broca tricónica para la minería del carbón es mucho más que una simple herramienta de perforación. Refleja el progreso de la tecnología de perforación moderna, donde cada detalle estructural y cada elección de materiales están diseñados para manejar geología compleja, mejorar la eficiencia y aumentar la seguridad operativa.
Conclusión
La broca tricónica para la minería del carbón es una herramienta clave para la perforación de rocas, fundamental para garantizar operaciones seguras y eficientes. Gracias a su exclusivo diseño de tres conos y sus versátiles opciones de dientes, se adapta a una amplia gama de formaciones y tareas de perforación.
Ya sea para el drenaje de gases, la detección de agua, la perforación de barrenos para voladuras o el soporte de taludes, esta broca sigue demostrando su valía como una solución fiable y de alto rendimiento en la minería moderna del carbón.
